Interface HSI-S88

Interface de alta velocidad para el bus de retroseñalización S88 !

El INTERFACE HSI-88 es un Interface para el bus de retroseñalización S88 para el puerto serie RS 232- del ordenador.

El Interface dispone de tres clavijas para el bus S88. Esto ofrece la ventaja de un trabajo mas rápido del bus S88 y da además la posibilidad de utilizar tres ramales en la maqueta.
  • Conexión rápida (9600Baud), aislada galvanicamente, al ordenador a través del puerto serie (RS232).
  • Al disponer de tres ramales de conexión se triplica la velocidad de lectura del bus S88.
  • Permite una mejor ordenación de los retromodulos en la maqueta al disponer de tres ramales de conexión.
  • Puede controlar como máximo 31*16 retroseñalizaciones ( es decir, contactos de retromodulo). Cada ramal puede tener como máximo 31*16, pero la suma de contactos entre todos los ramales no debe superar los 31*16 contactos.
  • Además de todos los Retromodulos standard como los S88 de Märklin o nuestro Retro-S88-3C puede utilizar también el especial Retro-S88-2C.

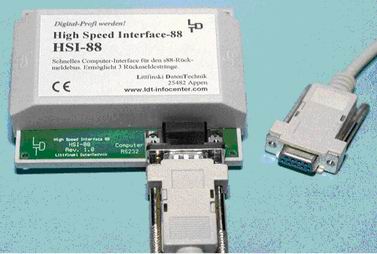

Esta es la forma de conexión correcta de los tres ramales de retroseñalización al

INTERFACE HSI-S88:
• A la izquierda, un cable anti-interferencias de los que equipan nuestros retromodulos.
• En el centro y a la derecha, el clasico cable plano de Märklin y otros fabricantes.


  • El INTERFACE-HSI-S88 trabaja orientado a eventos: se notifica inmediatamente al ordenador, uno o mas cambios en las entradas de los retromodulos. Esto ahorra tiempo de procesado y se traduce en un tiempo de reaccion extremadamente corto ya que el PC no necesita preguntar de forma cíclica (y con ello con retraso) acerca de posibles cambios, sino que los recibe actualizados desde el Interface.
  • Cada INTERFACE HSI-S88 viene con un cable con enchufe de 9 polos para la conexión al PC.
  • Puede descargar en Download las instrucciones de uso.
