| Author |
 Topic  |
|
|
Silbato
Miembro avanzado
Spain
141 Posts |
 Posted - 06 Oct 2025 : 07:22:58
|
Necesito ayuda para editar el automático de circulación que incluye la circulación retrógrada hacia una vía muerta.
Esta es la imagen del diagrama de vías con una línea del automático de circulación que señala un primer trayecto anterógrado que sale del IV 071 hasta el IV 087 y que enlaza con el siguiente trayecto que retrógradamente tiene como destino el IV 053 en la vía muerta.
" target="_blank">[url=https://postimg.cc/CBY9qNSK] [url=https://postimages.org/es/]aplicaciones para subir fotos |
|
|
Silbato
Miembro avanzado
Spain
141 Posts |
|
|
Silbato
Miembro avanzado
Spain
141 Posts |
Posted - 06 Oct 2025 : 07:28:42
|

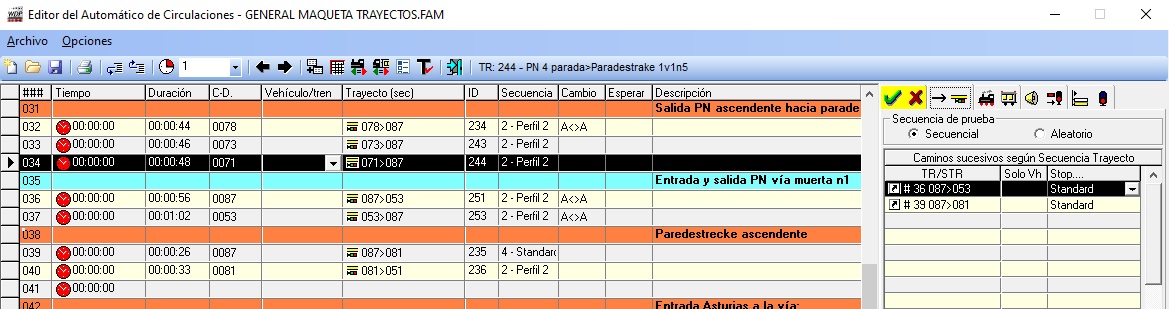

En la línea 3, sitúo el trayecto 071>087 con cominos sucesivos en primer lugar y posición preferente el trayecto retrógrado 087>053 hacia la vía muerta y en segundo lugar el 087>081 hacia la estación secundaria en circulación anterógrada. Señalo que el programa debe elegir en primer lugar el 087>053 (orden secuencial)
En la línea 4º sitúo el trayecto 087>053 dotado de cambio de sentido de marcha con un camino sucesivo 053>087 para la salida de la vía muerta
En la línea 5ª sitúo el trayecto 053>087 con camino sucesivo 087>081 dotándola de cambio de sentido de la marcha.
En las líneas 6 y 7 sitúo los trayectos 087>081 y 081>051 hacia la estación secundaria en circulación anterógrada
EL problema consiste en que situando en posición preferente el trayecto 087>053 y en segunda posición el 087>081 en caminos sucesivos de la línea de AC 071>087, no logro que la circulación se dirija hacia la vía muerta y siempre se dirige hacia 087>081, hacia adelante.
¿Cómo solucionar este problema?
|
 |
|
|
Francisco Gual
Miembro veterano
Spain
2208 Posts |
Posted - 06 Oct 2025 : 18:45:23
|
Hola Silbato.
En caminos sucesivos no puede haber un trayecto con cambio de sentido. mira el aviso que aparece en el manual, al final del apartado 10.16.2. en la página 272.
Borra los trayectos de "caminos sucesivos" y comprueba si ahora ya te funciona.
Saludos.
Francesc
|
|
|
|
Silbato
Miembro avanzado
Spain
141 Posts |
Posted - 07 Oct 2025 : 07:55:57
|
Pensaba que este aviso era exclusivamente para las conexiones, no para los caminos sucesivos, que según el manual son totalmente diferentes.
Todavía no he tenido tiempo de aplicar tu consejo, Francesc, pero veo que este aviso se aplica también a los caminos sucesivos
Saludos |
|
|
|
Francisco Gual
Miembro veterano
Spain
2208 Posts |
Posted - 07 Oct 2025 : 11:47:54
|
Hola Silbato.
Los caminos sucesivos, podemos crearlos de dos formas:
1.- Colocando directamente el trayecto.
2.- En modo experto, arrastrando una línea del AC ya confeccionada.
Esta segunda forma la entienden en el manual como "recorridos de conexión", ya que el recorrido ya escrito en el AC, se conexiona en "caminos sucesivos" con uno anterior.
Saludos.
Francesc |
Edited by - Francisco Gual on 07 Oct 2025 11:49:22 |
|
|
|
Silbato
Miembro avanzado
Spain
141 Posts |
Posted - 08 Oct 2025 : 07:37:26
|
Siguiendo tus instrucciones he logrado que el AC escoja preferentemente el trayecto retrógrado hacia el IV 053 desde el IV de inicio 087.
Sin embargo en otra vía muerta no lo consigo.

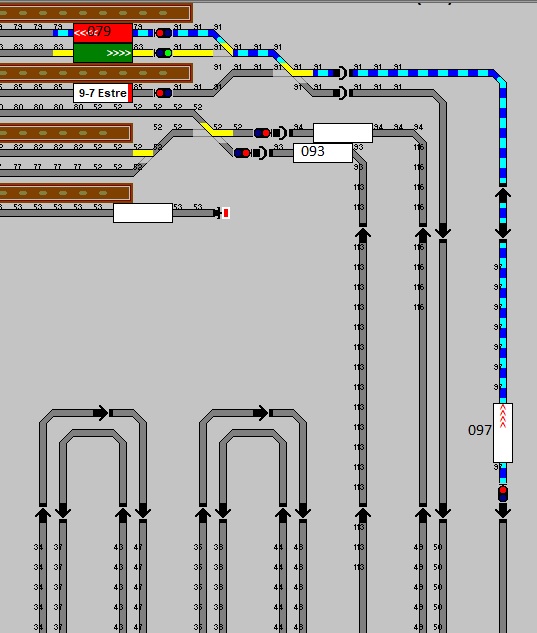

Este es el esquema general de esta vía muerta. En el AC el tren se dirige desde el IV 083 al 097. En este debe escoger preferentemente el trayecto retrógrado 097-079 hacia la vía muerta, invirtiendo la marcha. Sin embargo el AC escoge seguir hacia el IV 093 en circulación anterógrada.
" target="_blank">[url=https://postimages.org/] |
|
|
|
Silbato
Miembro avanzado
Spain
141 Posts |
Posted - 08 Oct 2025 : 07:44:27
|

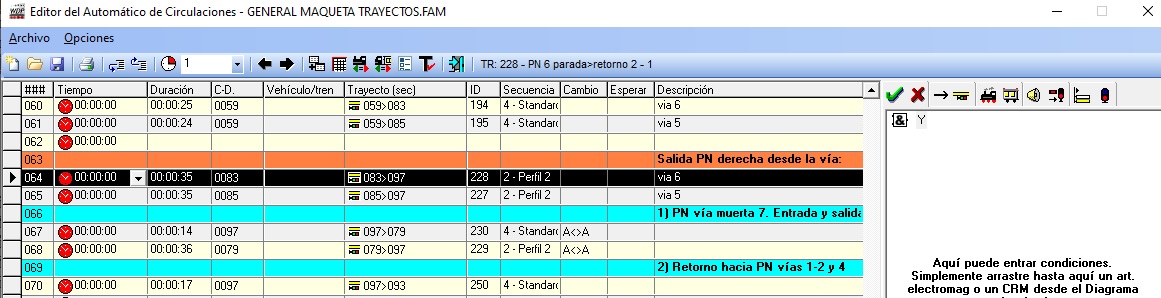

Este es el listado del AC correspondiente a estos trayectos. En el trayecto 083>079 no incluyo caminos sucesivos al requerir uno de ellos la inversión del sentido de la marcha.
Pero en el listado del AC, el trayecto 097>079 retrógrado se sitúa preferentemente por delante del trayecto anterógrado 097>093. Sin embargo, el tren continua preferentemente por este último trayecto y no con el retrógrado 097>079 como yo desearía.
" target="_blank">[url=https://postimages.org/] |
|
|
|
Silbato
Miembro avanzado
Spain
141 Posts |
Posted - 08 Oct 2025 : 07:48:20
|

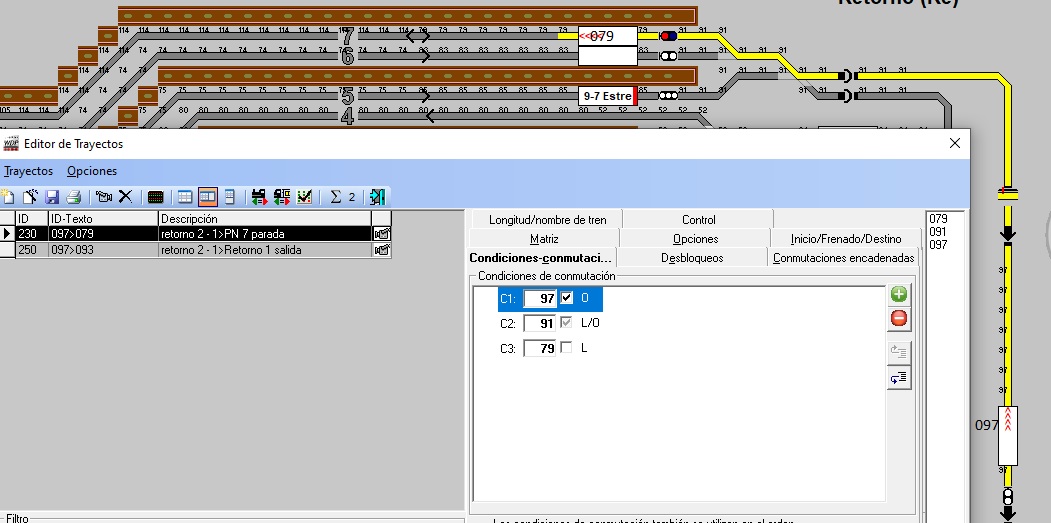

Finalmente expongo los datos de conmutación del trayecto 097>079, el retrógrado: 097 ocupado, 091 ocupado/libre y 079 libre. En el desbloqueo: 079 ocupado y 091 libre.
Necesito ayuda
Gracias
" target="_blank">[url=https://postimages.org/] |
|
|
|
Francisco Gual
Miembro veterano
Spain
2208 Posts |
Posted - 08 Oct 2025 : 13:37:56
|
Hola Silbato.
Por la parte del AC que veo, no observo lo que puede impedir que se ejecute el trayecto 097>079, por lo que habrá que buscar el problema por otro sitio.
Observo que la imagen que pasas parece la de una secuencia de trayectos que empieza en 083 (ID en verde) y termina el 079 (ID en rojo), también veo que el trayecto 097>079, hay un elemento que ha sido modificado después de su confección, pero que aún no se reparado, que es la flecha hacia arriba.
Esto anterior es solo a título de información, ya que tal como está el AC, no parece que sea la causa que no se active el trayecto 097>079, pero repara el trayecto para tenerlo correcto.
En principio, por las imágenes que has pasado, solo se me ocurre que como este trayecto (097>093) está en la línea 70 del AC, mira si en líneas anteriores hay otro trayecto que empiece por 097, o este mismo trayecto, escrito unas cuantas líneas anteriores.
Espero tu respuesta para tener más pistas.
Saludos.
Francesc
|
|
|
|
Silbato
Miembro avanzado
Spain
141 Posts |
Posted - 08 Oct 2025 : 21:24:17
|
No hay ningún trayecto previo al de la línea 67 (097>079) que empiece por 097. El de la línea 70 es posterior y marca el trayecto anterógrado hacia el IV 093.
He conseguido que funcione bien en el AC trayectos 083>097>079 como preferente pero no lo logro en el AC trayectos 085>097>079 ya que circula hacia el 097 preferentemente pero en el 097 escoge 097>093 anterógrado y no el 097>079 retrógrado. El 085 es el IV de la vía número 5.
Tampoco se arreglar la flecha hacia arriba que persiste dibujada erróneamente en el trayecto 097>079, a pesar que he vuelto a grabar el trayecto con la flecha hacia arriba e incluso lo he sustituido por un trayecto recién creado igual.
¿Qué opinas? |
|
|
|
Silbato
Miembro avanzado
Spain
141 Posts |
Posted - 08 Oct 2025 : 21:35:10
|
Después de varios intentos, lo que me ocurre ahora es que va bien en el AC 083>097>079 pero es inconsistente en el 085 (vía 5) >097>079 porque unas veces escoge el camino retrógrado 097>079 que es preferente y otras si repito la prueba se encamina hacia 085>027 anterógrado, que precisamente no es la preferente.
La verdad es que estoy un poco perdido |
|
|
|
Francisco Gual
Miembro veterano
Spain
2208 Posts |
Posted - 09 Oct 2025 : 19:02:08
|
Hola Silbato.
Por lo que veo en las imágenes que pasas, no puedo diagnosticar que es lo que ocurre, ya que pueden ser varias las causas.
El programa efectúa un barrido de arriba a abajo del AC 2 veces por segundo aprox., si encuentra una línea que puede ejecutarse la activa y se ejecuta, por eso es importante tener unas "Condiciones" para distinguir movimientos que empiecen en el mismo contacto. También es recomendable que si hay que efectuar un cambio de sentido, el trayecto en cuestión tenga un tiempo de espera según llegada (reloj en rojo con borde amarillo), que entre 2 y 5 segundos es suficiente.
Crea interruptores virtuales que según su posición en la pestaña de "Condiciones", se ejecute un trayecto u otro. También puedes cambiar la posición de esos interruptores virtuales dentro de la pestaña "Opciones", para que sea de una forma más automática.
Saludos.
Francesc |
Edited by - Francisco Gual on 09 Oct 2025 19:02:40 |
|
|
|
Silbato
Miembro avanzado
Spain
141 Posts |
Posted - 09 Oct 2025 : 23:11:39
|
Muchas gracias Francesc. Lo probaré siguiendo tus indicaciones y te cuento.
Otro tema es que no se como reparar el tema de la flecha cuyo símbolo en el DV sigue apareciendo extraño en el AC.
¿Alguna indicación de como reparar este símbolo? |
|
|
|
Francisco Gual
Miembro veterano
Spain
2208 Posts |
Posted - 10 Oct 2025 : 18:22:09
|
Hola Silbato.
Para reparar la visión correcta del trayecto, efectúa lo siguiente:
1.- Abre el Editor de trayectos y seleccionar el trayecto o trayectos a reparar.
2.- Picha en el icono de la cámara de video que aparece en el editor.
3.- Ahora verás una pequeña ventana de grabación y el recorrido del trayecto en amarillo.
4.- Con el botón derecho, pincha sobre el gráfico a reparar, verás que cambia a su aspecto correcto.
5.- Solo queda pinchar sobre el botón rojo de la ventana de grabación para que se guarde la reparación y ya está.
Espero que todo vaya bien.
Saludos.
Francesc |
Edited by - Francisco Gual on 10 Oct 2025 18:23:45 |
|
|
|
Silbato
Miembro avanzado
Spain
141 Posts |
Posted - 11 Oct 2025 : 09:12:39
|
Todo perfecto, reparado y en funcionamiento correcto.
Mil gracias. Eres imprescindible |
|
|
| |
