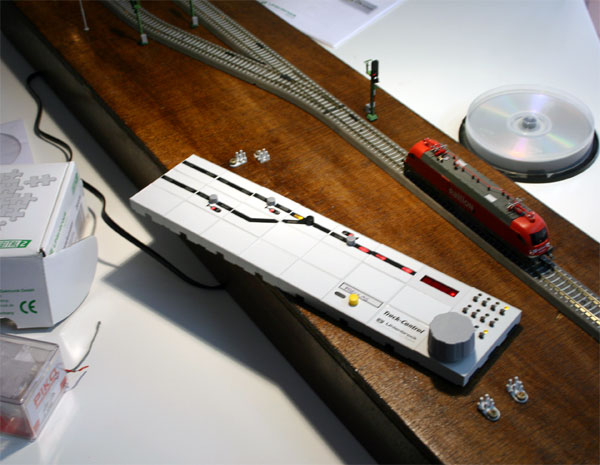

Las placas electricas se insertan en las cajas que hemos preparado y todo el conjunto se va fijando entre si con las piezas de unión mécanica. (en la imagen inferior vemos dos de ellas que se han preparado para fijar el Panel al tablero). Una vez conectado el cable al módulo que viene en el Set de inicio del TrackControl y conectado este al transformador y al LocoNet, nuestro Panel está listo para operar. Para programarlo se eligió el metodo más simple. .-
Pulsar el botón de la ficha del Panel que queremos programar
(por ejemplo el gris de una señal) |
 |

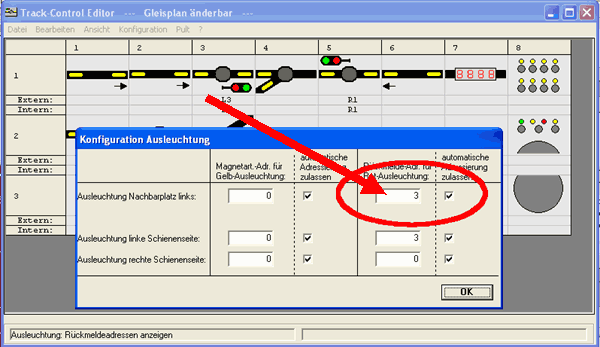

Tal como ha quedado ahora, el Panel cambia desvíos, semáforos y actúa sobre cualquier accesorio digital, mostrandonos su posición en el Panel. Además señala vía ocupada o libre en los desvíos. Por supuesto permite manejar cualquier locomotora y activar sus funciones especiales. Si deseamos funciones avanzadas del Panel, podemos utilizar las opciones de programación mediante la Intellibox (o el LocoNet Tool). En este caso se deseaba además señalar ocupación de vía en los tramos de vía y detección de locomotora con la opción "DirectDrive" en el regulador. Basta cambiar a la "vista retroseñalización" del programa de dibujo y podemos acceder a funciones avanzadas que nos permiten asignar a un módulo del Panel el control de la ocupación de vía. El programa puede hacerlo de forma automática si se desea, o bien nos facilita una pantalla como la de la imagen, para introducir el número de retrocontacto de aquella sección. En este caso el "3". |
 |
|||||

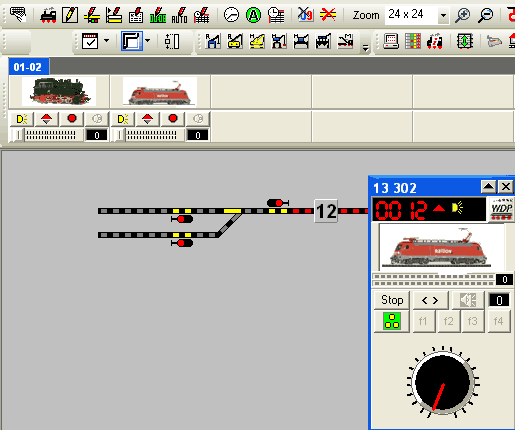

Ahora basta conectar la Intellibox (o el LocoNet Tool) al ordenador y el mismo programa de dibujo se encargará de la programación. Nuestro Panel dispone ya de las funciones avanzadas. En cualquier momento puede ampliarse el Panel con nuevos elementos si nuestra maqueta crece. Todas las "fichas del Panel" son reprogramables y pueden recibir nuevas direcciones digitales y/o llevar a cabo nuevas funciones. El Panel de Control es un complemento ideal del uso de la maqueta con ordenador y Win-Digipet ya que, gracias a la retroseñalización de la central, cualquier cambio que hagamos en el Panel se plasmará en WinDigipet y viceversa. |
|||||
 |
|||||
Una maniobra de detalle en el puerto ? Un cambio de locomotora en la estación? El Panel de Control TrackControl es el sistema más real y simple de preparación. |
|||||
|
