APUNTS PRÁCTICS SOBRE LA INICIACIÓ I CONSTRUCCIÓ
DE UNA MAQUETA DE TREN
DIGITAL
ESCALA H0
Per: En/Na FERRAN CAMPI I JULIAN
TEMES PER CONCEPTES
Diseny de la base que soportará la maqueta
Diseny del circuït utilitzan el programa WIN RAIL
Detall dels components electromecánics (Semáfors,desvios i d’ altres senyals així com els decoders utilitzats).
Conexió de la plataforma giratoria
Gestor automatic de bucle SLX 805 per la plataforma giratoria.
Conexió equip DAISY / INTELIBOX
Seminari d’ iniciació a la Maqueta Digital per TRENS AGUILO I ROCAFORT

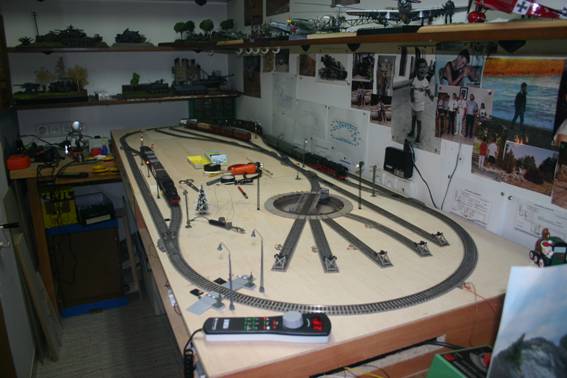

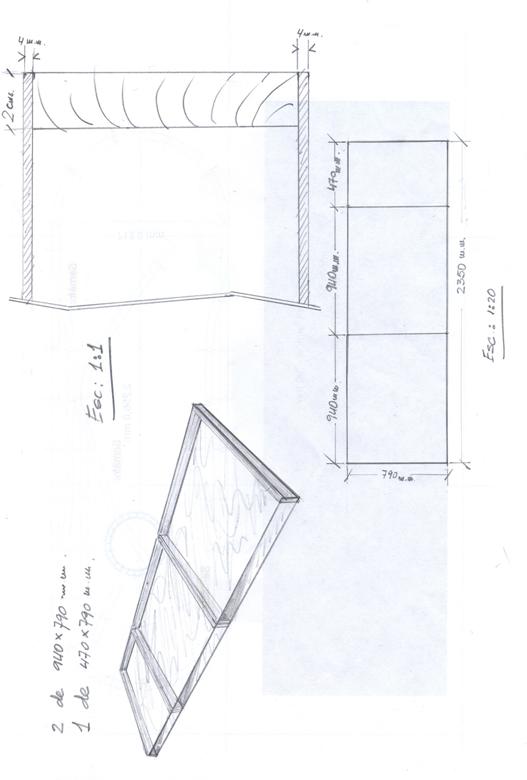

Es pot observar que la base es composa de tres móduls independents:
(2) móduls de 940*790 mm. I (1) módul de 470*790 mm.
Material utilitzat:
Tablero conglomerat de 2 cms. De gruix i tablero de 4 mm.
de gruix.
Els tres móduls estan interconectats entre sí per puguer
facilitar el cablejat dels transformadors,elements electromecánics i lumínics de la futura maqueta.
La longitud i amplada de la maqueta es:
2350 mm. Per 790 mm.
Ocupa una superficie de 1,85 m2
DISENY DEL CIRCUÏT :
Aquest es un tema molt important, cal que tinguem paciència
i planifiquem be el circuït fins i tot inventarian les referèn-
cies el elements que a posteriori utilitzarem per montar la
maqueta.
Al mercat hi ha programes gestors que façiliten el diseny
de circuïts

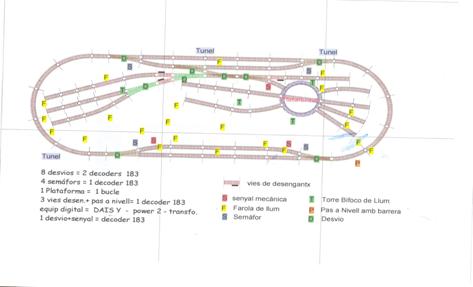

S’acompanyen diferents disenys que s’ han fet amb el programa WIN-RAIL.

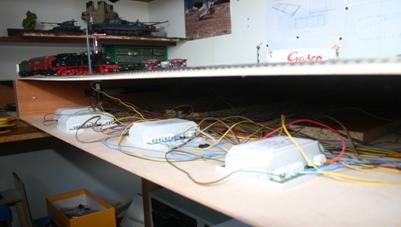

Elements electromecánics:
marca : VIESSMANN
electromecánics i lumínics
electromecánic
marca
: FLEISCHMANN
Transformador digital
Decoder IMP MM 183 , per elements electromecánics
Suministrament I assesorament
: ROCAFORT I TRENS AGUILÓ
Electromecánics i lumínics…………………………………….VIESSMANN
Electromecánics………………………………………………….FLEISCHMANN
Lumínics……………………………………………………………BRAWA- ANESTE
Edificis i d’altres………………………………FALLER-VOLLMER-NOCH
DIGITAL:
Dos Centrals Digitals

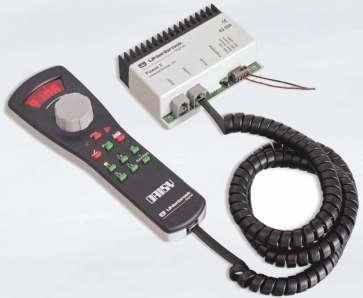

DAISY INTELLIBOX
La central digital DAISY permet gestionar fins a un máxim de 4 locomotores.
La INTELLIBOX permet gestionarne fins a 16 locomotores.
Exemple de utilització dels decoders MM 183 I MM184
MM 183 per elements electromecánics
MM 184 per elements de contacte(electrónics)
Amb la central dgital INTELLIBOX permet a través del programa WIN-DIGIPET,gestionar el comanament de la maqueta informáticament.
CONEXIÓ ENTRE EL BUCLE AUTOMÁTIC SLX805 I LA PLATAFORMA GIRATORIA
SLX805
PLATAFORMA GIRATORIA FLEISCHMANN
Aquest es l’ esquema básic de com conectar el SLX805 a la entral Digital i a les vies.

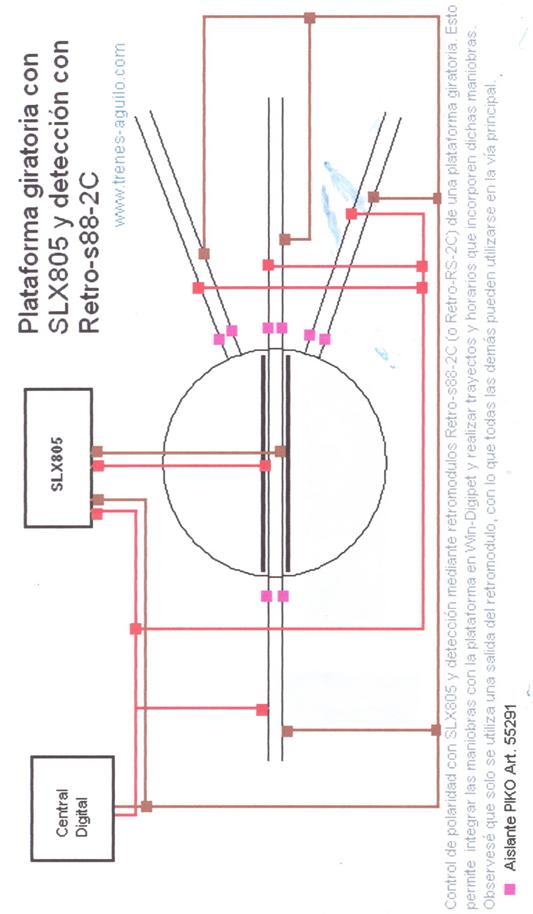

A continuació s’ adjunta esquema de conexió del SLX805 amb la PLATAFORMA GIRATORIA.
(facilitat per TRENS AGUILÓ)

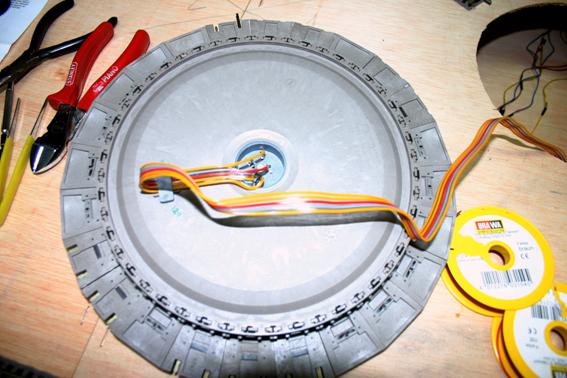

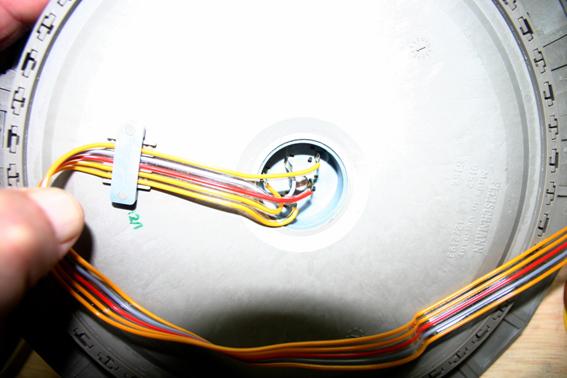

Execusió dela conexió al SLX805

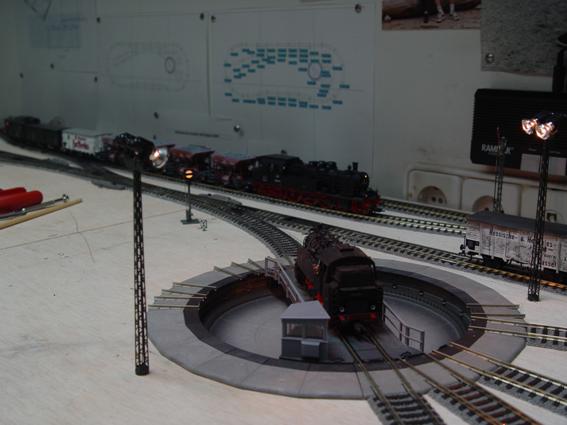

PLATAFORMA GIRATORIA EN FUNCIONAMENT

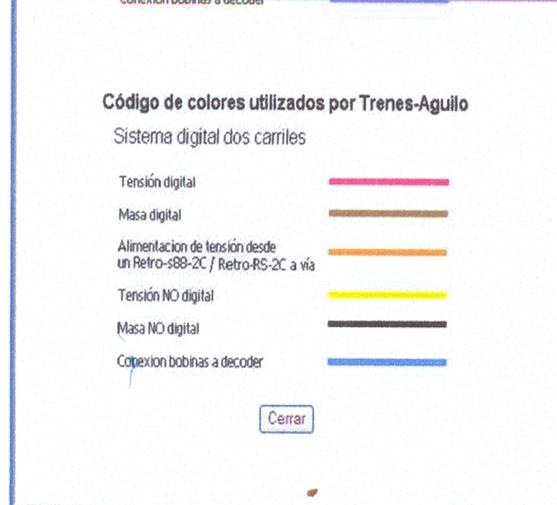

Colors utilitzats per el cablejat sistema digital de dos carrils
CONEXIÓ EQUIP DAISY
= VIES

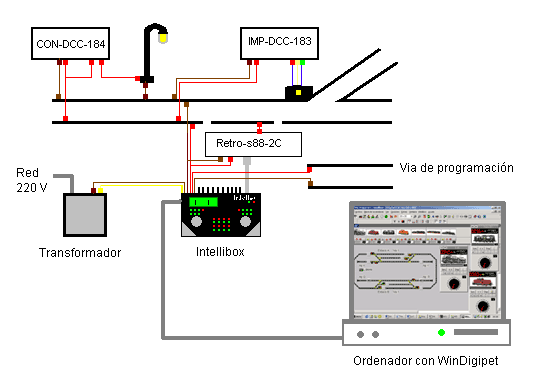

CONEXIONS DE LA CENTRAL INTELLIBOX IR
